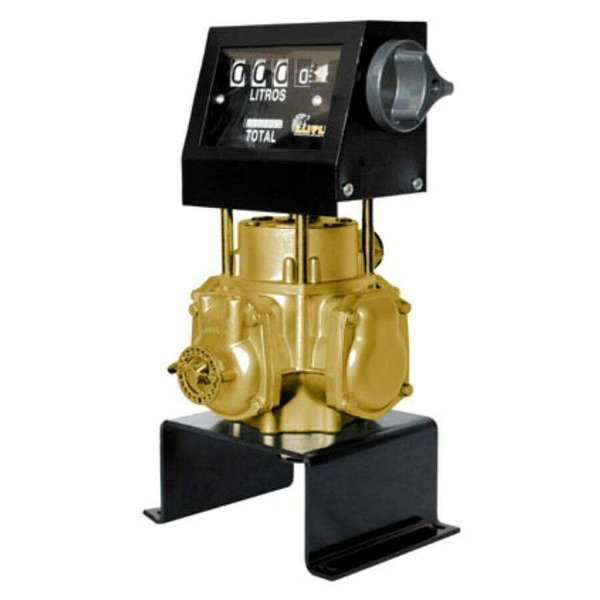

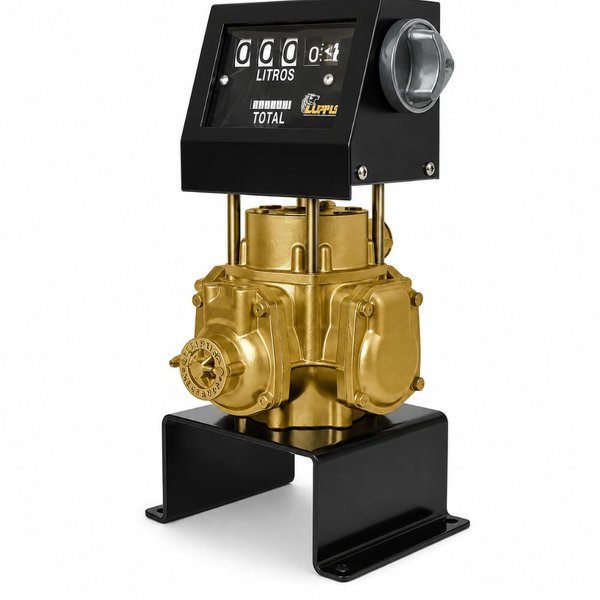

Bloco Medidor Registrador de Pistão Lupus 2200-MPBS 150 L/min: Alta Vazão e Controle na Medição de Combustíveis!

O Bloco Medidor Registrador de Pistão Lupus 2200-MPBS foi desenvolvido para aplicações profissionais que necessitam de alta vazão e acompanhamento do volume de combustível transferido.

Com corpo informado em alumínio e vedações em Viton, é indicado para sistemas de combustíveis compatíveis, podendo integrar bombas industriais, comboios, sistemas internos de abastecimento, bases de armazenamento e outras instalações devidamente dimensionadas.

Seu sistema mecânico de medição por pistão oferece vazão informada de até 150 litros por minuto, sendo especialmente interessante para operações que movimentam volumes elevados de combustível.

O equipamento possui precisão informada de 0,3%, numerador mecânico de 4 dígitos e totalizador, permitindo acompanhar de maneira prática as transferências realizadas.

A pressão máxima de operação informada é de 50 PSI, equivalente a aproximadamente 3,4 bar. Todo o sistema deve trabalhar dentro desse limite e também respeitar a capacidade dos demais componentes instalados.

ATÉ 150 L/MIN DE VAZÃO, PRECISÃO INFORMADA DE 0,3% E TOTALIZADOR MECÂNICO PARA OPERAÇÕES PROFISSIONAIS DE TRANSFERÊNCIA DE COMBUSTÍVEL!

• • Alta Vazão de até 150 L/min: Indicado para sistemas que necessitam movimentar grandes volumes de combustível.
• • Sistema Registrador por Pistão: Realiza a medição mecânica do volume transferido.
• • Precisão Informada de 0,3%: Auxilia no controle operacional do combustível movimentado.
• • Vedações em Viton: Configuração destinada à utilização com combustíveis compatíveis.
• • Totalizador e Numerador de 4 Dígitos: Facilitam o acompanhamento das operações de abastecimento e transferência.

Por que o Medidor Lupus 2200-MPBS é uma Solução para Operações de Alta Vazão?

Maior Produtividade: com capacidade informada de até 150 L/min, permite acompanhar sistemas destinados à transferência rápida de volumes elevados.

Controle do Volume Transferido: o sistema registrador permite visualizar a quantidade movimentada, contribuindo para o acompanhamento operacional de abastecimentos.

Aplicação Profissional: sua configuração é indicada para sistemas industriais, comboios e instalações internas de abastecimento corretamente dimensionadas.

Sistema de Medição por Pistão:

O modelo 2200-MPBS utiliza um sistema mecânico de medição por pistão para registrar o volume de combustível que atravessa o equipamento.

Durante a passagem do líquido, o mecanismo interno aciona o registrador, convertendo o fluxo em indicação mecânica de volume.

Essa configuração possibilita acompanhar o abastecimento diretamente no mostrador, sem depender exclusivamente de componentes eletrônicos para a leitura.

Vazão de até 150 Litros por Minuto:

A vazão máxima informada é de 150 L/min, tornando o equipamento adequado para sistemas que necessitam de elevada capacidade de transferência.

A vazão efetivamente obtida dependerá da bomba, tubulação, mangueiras, filtros, válvulas, altura de bombeamento, viscosidade do combustível e demais restrições presentes no sistema.

Para alcançar um desempenho adequado, todos os componentes devem ser dimensionados de forma compatível com a vazão prevista.

Precisão Informada de 0,3%:

A precisão informada para o Lupus 2200-MPBS é de aproximadamente 0,3%, considerando condições adequadas de instalação, operação e calibração.

A presença de ar na linha, partículas, desgaste dos componentes, alterações de viscosidade, fluxo fora da faixa recomendada ou instalação inadequada podem influenciar o resultado da medição.

Pressão Máxima de 50 PSI:

A pressão máxima de operação informada é de 50 PSI, equivalente a aproximadamente 3,4 bar.

O sistema deve ser configurado de forma que esse limite não seja ultrapassado durante o funcionamento normal ou em situações de restrição de fluxo.

A pressão máxima segura do conjunto será sempre limitada pelo componente que possuir a menor pressão nominal.

Especificações Técnicas:

• • Produto: Bloco Medidor Registrador de Pistão.
• • Marca: Lupus.
• • Modelo / Código: 2200-MPBS.
• • Material do Corpo Informado: Alumínio.
• • Sistema de Medição: Mecânico por pistão.
• • Vazão Máxima Informada: 150 L/min.
• • Precisão Informada: 0,3%.
• • Pressão Máxima: 50 PSI / aproximadamente 3,4 bar.
• • Numerador: 4 dígitos.
• • Totalizador: Sim.
• • Vedações: Viton.
• • Aplicação: Medição de combustíveis compatíveis.

Atenção ao Material Informado:

A descrição principal fornecida identifica o medidor como fabricado em alumínio, enquanto uma das informações complementares menciona aço galvanizado com totalizador.

Por essa divergência, o corpo principal foi considerado em alumínio conforme a identificação específica do produto. Caso o aço galvanizado se refira somente ao registrador, capa ou outro componente externo, recomenda-se confirmar essa configuração antes da publicação definitiva.

Atenção às Conexões de 1 1/2":

Não considere uma conexão flangeada automaticamente compatível com uma tubulação roscada NPT.

Antes da montagem, verifique diâmetro, padrão, rosca, flange, sentido de fluxo e sistema de vedação utilizados no conjunto.

Aplicações Estratégicas:

• Comboios de Abastecimento: indicado para acompanhar grandes volumes de combustível transferidos em operações móveis.
• Bombas Industriais: pode integrar conjuntos de bombeamento de alta vazão devidamente dimensionados.
• Transportadoras e Frotas: auxilia no acompanhamento operacional dos abastecimentos realizados internamente.
• Propriedades Rurais: pode integrar sistemas de transferência para abastecimento de máquinas agrícolas e equipamentos.
• Bases de Armazenamento: indicado para pontos de medição em sistemas de movimentação de combustíveis compatíveis.

Modo de Instalação e Uso:

• • 1. Confirme o padrão exato das conexões antes da montagem.
• • 2. Verifique a compatibilidade química do combustível com o medidor e suas vedações.
• • 3. Instale o medidor respeitando o sentido correto de fluxo indicado pelo fabricante.
• • 4. Certifique-se de que as conexões estejam corretamente fixadas e vedadas.
• • 5. Pressurize o sistema gradualmente e verifique se existem vazamentos.
• • 6. Mantenha a pressão sempre abaixo do limite máximo de 50 PSI.
• • 7. Acompanhe o volume transferido por meio do registrador e totalizador.

Cuidados e Recomendações:

Utilize o equipamento apenas com combustíveis compatíveis com seus materiais e vedações em Viton.

Não ultrapasse a vazão máxima informada de 150 L/min nem a pressão máxima de 50 PSI.

Evite a passagem de partículas sólidas pelo medidor, pois contaminantes podem afetar o mecanismo interno e comprometer a precisão da leitura.

Quando necessário, utilize um sistema de filtragem adequado antes do medidor.

Evite também a presença de ar na linha, pois bolhas podem interferir no volume registrado.

Realize inspeções periódicas das conexões, vedações e mecanismo de medição e faça verificações de calibração quando a aplicação exigir maior controle.

Alta vazão e controle mecânico para sistemas profissionais de transferência de combustível.

Tenha até 150 L/min de capacidade de medição e precisão informada de 0,3% para acompanhar operações de grande volume!

Lupus 2200-MPBS: alta vazão e controle para sistemas profissionais de abastecimento.
