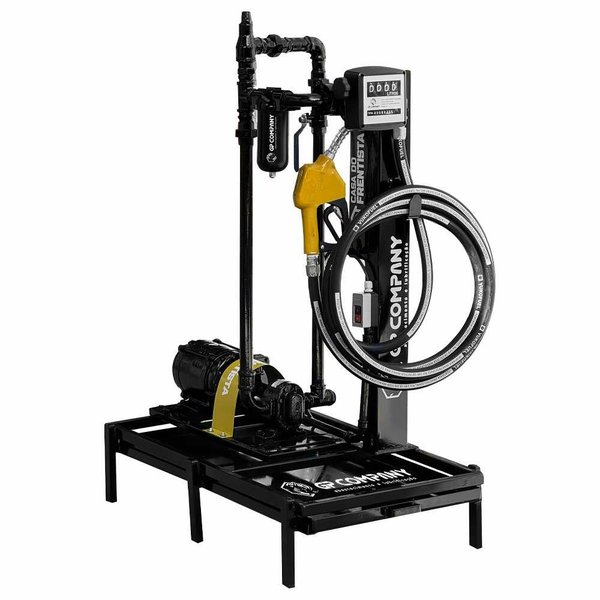

SKID Bomba de Abastecimento Industrial Diesel 60 L/min Trifásico GP Company: Estrutura Completa para Sua Operação!
O SKID de Abastecimento Industrial GP Company foi desenvolvido para operações profissionais que precisam transferir e abastecer óleo diesel com mais rapidez, controle e organização.
Montado sobre um pedestal estruturado, o conjunto reúne bomba de engrenagem, motor WEG trifásico, medidor de vazão, filtro de combustível, válvula by-pass, mangueira de abastecimento e bico automático.
Com vazão máxima informada de até 60 litros por minuto, o equipamento contribui para reduzir o tempo de parada de caminhões, tratores, máquinas agrícolas, geradores e equipamentos utilizados em frotas, fazendas, transportadoras e indústrias.
O motor WEG trifásico de 1CV pode ser ligado em 220V ou 380V, conforme o esquema indicado na placa de identificação. A instalação elétrica deve ser realizada por profissional qualificado e respeitar a tensão disponível no local.
O medidor permite acompanhar o volume transferido, enquanto o filtro auxilia na retenção de partículas presentes no diesel. A válvula by-pass contribui para proteger o sistema contra elevações de pressão durante interrupções momentâneas do fluxo.
Mais agilidade, controle e organização para o abastecimento interno de diesel!
- • Vazão máxima: até 60 litros por minuto.
- • Motor WEG trifásico: potência de 1CV com ligação em 220V ou 380V.
- • Bomba de engrenagem: conexões de 1 polegada e funcionamento adequado para transferência de diesel.
- • Medidor de vazão: auxilia no acompanhamento do volume fornecido.
- • Filtro de combustível: ajuda a reter partículas antes do abastecimento.
- • Mangueira de abastecimento: modelo de 1 polegada com 5 metros de comprimento.
- • Bico automático: facilita o abastecimento e auxilia na interrupção do fluxo.
- • Conexões prensadas: duas conexões de 1 polegada instaladas na mangueira.
- • Válvula by-pass: permite a recirculação do diesel em situações de aumento de pressão.
- • Pedestal estruturado: mantém os componentes organizados em uma base firme.
- • Combustível indicado: uso exclusivo com óleo diesel.
Por que este SKID de Abastecimento é um Investimento Estratégico?
Abastecimento mais rápido: A vazão máxima de até 60 litros por minuto reduz o tempo necessário para abastecer veículos, máquinas e equipamentos movidos a diesel.
Componentes organizados em uma única estrutura: O pedestal mantém bomba, motor, filtro, medidor e acessórios montados de forma compacta, facilitando a instalação e a operação do ponto de abastecimento.
Controle do volume transferido: O medidor de vazão permite acompanhar a quantidade de diesel fornecida, contribuindo para a organização e o controle interno do consumo.
Proteção contra partículas: O filtro instalado no conjunto ajuda a reduzir a passagem de impurezas para o medidor, o bico e os equipamentos abastecidos.
Proteção hidráulica por by-pass: A válvula permite a recirculação do combustível quando o fluxo é interrompido, ajudando a evitar sobrepressão no sistema.
Maior alcance operacional: A mangueira de 5 metros permite posicionar o bico em diferentes veículos e equipamentos sem movimentar o SKID constantemente.
Componentes do Conjunto:
- • 01 Motor WEG trifásico de 1CV.
- • 01 Bomba de engrenagem com conexões de 1 polegada.
- • 01 Medidor de vazão GP Company.
- • 01 Filtro de combustível.
- • 01 Mangueira de abastecimento de 1 polegada com 5 metros.
- • 02 Conexões prensadas de 1 polegada.
- • 01 Bico automático de abastecimento de 1 polegada.
- • 01 Válvula by-pass.
- • 01 Chave de acionamento convencional, sem classificação à prova de explosão.
- • 01 Pedestal estruturado para montagem dos componentes.
Aplicações Estratégicas:
- Fazendas e propriedades rurais: Ideal para abastecer tratores, colheitadeiras, pulverizadores, geradores e outras máquinas agrícolas.
- Transportadoras e empresas com frotas: Facilita o abastecimento interno de caminhões, ônibus, utilitários e veículos operacionais movidos a diesel.
- Indústrias: Pode integrar pontos fixos destinados ao abastecimento de veículos, máquinas, equipamentos e grupos geradores.
- Construção civil: Indicado para abastecer escavadeiras, compactadores, geradores e equipamentos utilizados em obras.
- Cooperativas e empresas de logística: Contribui para organizar o fornecimento interno de diesel e reduzir o tempo de parada da frota.
- Postos internos de abastecimento: Pode ser utilizado em instalações particulares destinadas ao consumo próprio de óleo diesel.
Especificações Técnicas:
- • Marca: GP Company.
- • Produto: SKID para transferência e abastecimento de óleo diesel.
- • Vazão máxima informada: até 60 litros por minuto.
- • Tipo da bomba: engrenagem.
- • Conexões da bomba: 1 polegada.
- • Marca do motor: WEG.
- • Potência do motor: 1CV.
- • Alimentação elétrica: trifásica.
- • Tensão: 220/380V, conforme a ligação indicada na placa do motor.
- • Medidor: medidor de vazão GP Company.
- • Filtro: filtro para retenção de partículas no diesel.
- • Mangueira: 1 polegada com 5 metros.
- • Bico: automático de 1 polegada.
- • Proteção hidráulica: válvula by-pass.
- • Sistema de acionamento: chave elétrica convencional, não classificada como à prova de explosão.
- • Estrutura: pedestal metálico para instalação fixa.
- • Líquido indicado: exclusivamente óleo diesel.
Observação sobre a Chave de Acionamento:
ATENÇÃO: A chave fornecida com o conjunto não possui construção à prova de explosão.
Portanto, não deve ser instalada em uma área classificada ou em um ponto onde possa ocorrer concentração de vapores inflamáveis.
Caso o projeto exija instalação em área classificada, a chave, o painel, os cabos, as caixas, os conduítes, os prensa-cabos e os demais componentes elétricos devem ser substituídos ou especificados por profissional habilitado conforme a classificação do local.
A presença de uma válvula by-pass ou de outros componentes mecânicos não torna o sistema elétrico apropriado para atmosferas explosivas.
Funcionamento da Válvula By-pass:
A válvula by-pass permite que o diesel recircule dentro do sistema quando o fluxo é momentaneamente interrompido, como durante o fechamento do bico automático.
Esse recurso ajuda a evitar elevação excessiva de pressão e sobrecarga no conjunto de bombeamento.
O by-pass não deve ser utilizado para manter a bomba ligada por longos períodos com o bico fechado. Respeite o ciclo de trabalho e as orientações técnicas do equipamento.
Recomendações de Instalação:
- Base firme e nivelada: fixe o pedestal sobre uma estrutura resistente, protegida contra impactos, vibrações e movimentações.
- Local protegido: mantenha o conjunto em área coberta, ventilada, sinalizada e protegida contra chuva e umidade excessiva.
- Linha de sucção dimensionada: utilize tubulações, mangueiras, válvulas e conexões compatíveis com óleo diesel e com a vazão da bomba.
- Vedação completa: elimine entradas de ar na sucção para evitar perda de vazão, dificuldade de escorva e funcionamento irregular.
- Posicionamento do filtro: instale o componente no sentido correto do fluxo e mantenha espaço disponível para manutenção.
- Instalação elétrica profissional: a ligação deve ser executada por eletricista qualificado, conforme a tensão e o esquema indicados na placa do motor.
- Proteções elétricas: utilize cabos, disjuntores, contatores, proteção contra sobrecarga e aterramento corretamente dimensionados.
- Distância de vapores: instale a chave convencional fora de locais sujeitos à concentração de vapores inflamáveis.
Modo de Utilização:
- 1. Inspecione o conjunto: verifique o reservatório, a bomba, o motor, o filtro, o medidor, a mangueira, o bico e as conexões.
- 2. Confirme a ausência de vazamentos: não acione o equipamento caso existam conexões soltas, gotejamentos ou mangueiras danificadas.
- 3. Prepare a sucção: abra as válvulas necessárias e realize a escorva do sistema antes da primeira operação.
- 4. Posicione o bico: introduza corretamente a ponteira no tanque do veículo ou equipamento.
- 5. Acione a bomba: ligue o sistema e acompanhe continuamente o fluxo, o medidor e as conexões.
- 6. Supervisione o abastecimento: permaneça junto ao equipamento e não dependa exclusivamente do fechamento automático do bico.
- 7. Finalize a operação: desligue a bomba, confirme a interrupção do fluxo e coloque o bico no suporte adequado.
Cuidados e Manutenção:
Inspecione periodicamente a bomba, o motor, o acoplamento, a válvula by-pass, o filtro, o medidor, a mangueira, o bico, as conexões e os componentes elétricos.
Limpe ou substitua o elemento filtrante conforme sua condição e a qualidade do diesel. Um filtro saturado pode reduzir a vazão e aumentar o esforço da bomba.
Substitua imediatamente componentes com trincas, ressecamento, deformações, corrosão, vazamentos ou falhas elétricas.
Nunca execute manutenção com o sistema energizado, em funcionamento ou com pressão residual na linha.
Não opere a bomba a seco e não a mantenha funcionando por períodos prolongados com o bico fechado, mesmo com a presença da válvula by-pass.
Perguntas Frequentes (FAQ) – SKID de Abastecimento Diesel GP Company
- Qual é a vazão máxima do SKID?
A vazão máxima informada é de até 60 litros por minuto. O desempenho real pode variar conforme a instalação, a altura de sucção, o filtro, as tubulações e as restrições do sistema.
- Qual combustível pode ser utilizado?
O conjunto é indicado exclusivamente para abastecimento e transferência de óleo diesel.
- Posso utilizar gasolina ou etanol?
Não. O uso com gasolina, etanol, álcool, solventes ou outros líquidos inflamáveis incompatíveis pode provocar incêndio, explosão, danos ao equipamento e acidentes graves.
- A chave de acionamento é à prova de explosão?
Não. A chave fornecida é convencional e não deve ser instalada em área classificada ou em ponto sujeito à concentração de vapores inflamáveis.
- A bomba funciona em rede residencial?
Não. O motor possui alimentação trifásica 220/380V e exige uma rede compatível, além de ligação executada por eletricista qualificado.
- Para que serve a válvula by-pass?
Ela permite a recirculação do diesel quando o fluxo é momentaneamente interrompido, ajudando a reduzir o aumento de pressão no sistema.
- O bico automático interrompe o fluxo sozinho?
O bico foi desenvolvido para interromper o fluxo quando o tanque atinge o nível de fechamento. Para funcionar corretamente, ele precisa estar bem posicionado e receber pressão e vazão adequadas.
- O conjunto já vem completamente instalado?
Os componentes são fornecidos montados no pedestal, mas ainda são necessárias a instalação hidráulica, a ligação elétrica e a fixação do conjunto no local de utilização.
AVISO CRÍTICO DE SEGURANÇA:
- • Utilize o equipamento exclusivamente com óleo diesel.
- • Não utilize com gasolina, etanol, álcool, solventes ou outros líquidos incompatíveis.
- • A chave fornecida não é à prova de explosão e não deve permanecer em área classificada.
- • A instalação elétrica deve ser executada obrigatoriamente por eletricista qualificado.
- • Confirme a placa do motor antes de definir tensão, ligação, cabos, disjuntores, contatores e proteções.
- • Utilize aterramento e dispositivos de proteção corretamente dimensionados.
- • Não utilize extensões, emendas, tomadas ou ligações elétricas improvisadas.
- • Mantenha o local ventilado e livre de chamas, faíscas, cigarros e superfícies aquecidas.
- • Nunca opere a bomba a seco ou com a linha de sucção fechada.
- • Não mantenha a bomba funcionando por longos períodos com o bico fechado, mesmo com a válvula by-pass.
- • Nunca deixe o abastecimento funcionando sem supervisão.
- • Interrompa imediatamente a operação em caso de vazamento, aquecimento, ruído anormal, cheiro intenso ou falha elétrica.
Ficou com mais alguma dúvida? Nossa equipe técnica está pronta para ajudar você a dimensionar e instalar seu ponto de abastecimento!
Mais velocidade, controle e produtividade para sua operação!
Reduza o tempo de parada da frota e profissionalize seu ponto interno de abastecimento!
Uma estrutura completa para abastecimentos frequentes. Adquira agora o SKID de Abastecimento Industrial Diesel 60 L/min GP Company!
